振動加工裝置
|
| 円盤型超音波カッターFUM-1 model-2000
製品の概要

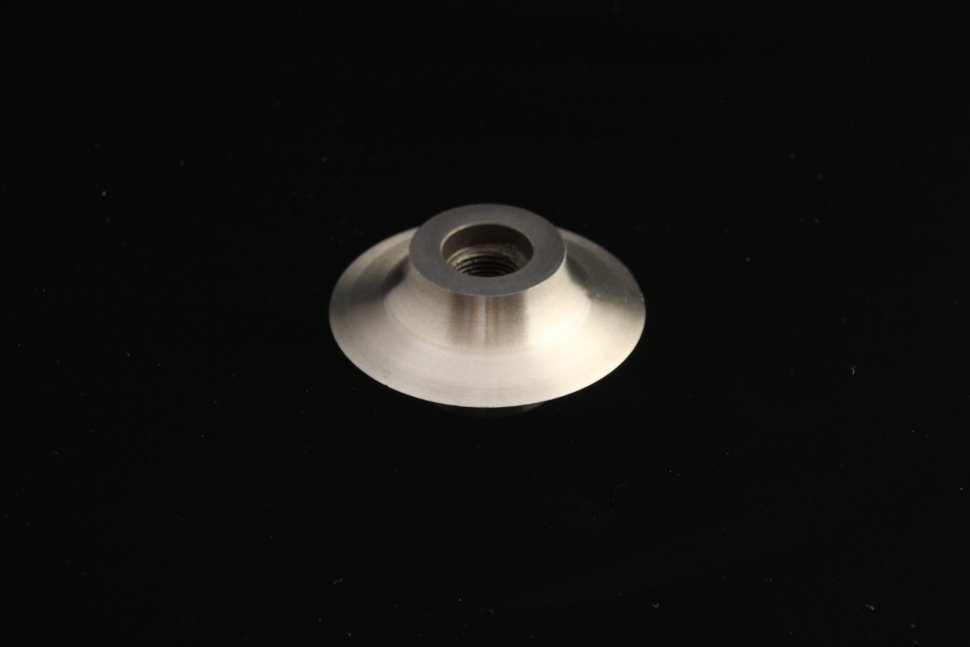

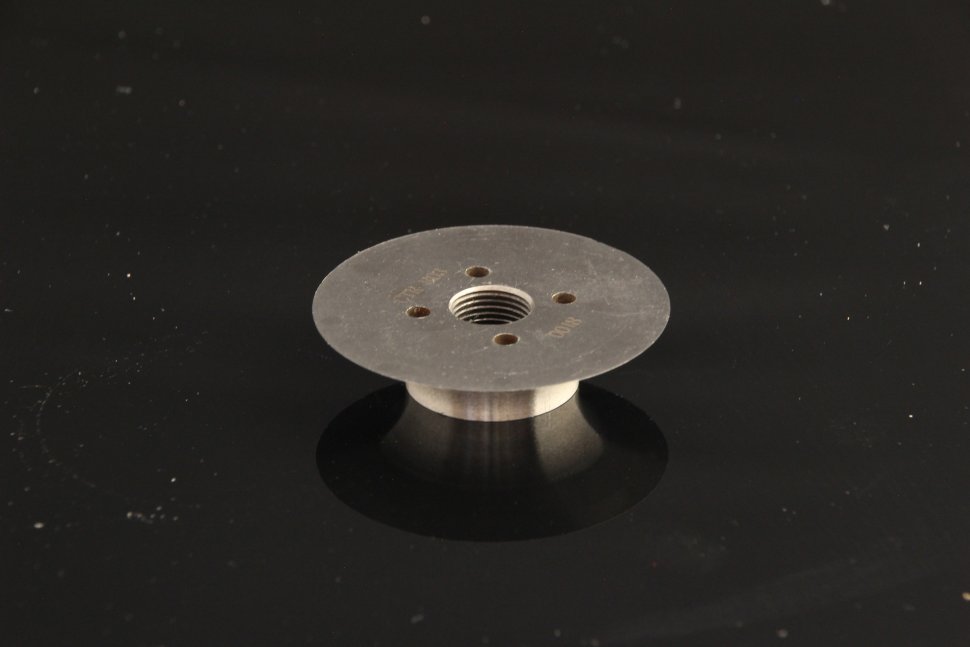

- 回転する円盤型の刃物を振動させ加工します。
- 組み合わせる加工機によっては三次元加工も可能です。
- 橫方向からの応力に弱いワーク（ハニカムコア等）の加工に
最適です。
|
用途
円盤型超音波カッターは回転する刃具に振動を加えることで切斷抵抗が小さくなり、橫方向の応力に弱いワークに適しています。また、表面を剝いでいくような加工も可能です。
- 橫方向からの応力に弱いハニカムコア（アラミド、アルミ、紙）の三次元加工
- 積層ダンボール等の三次元加工
- 紙（本）の端面加工
- 樹脂板の端面加工（臺形狀の加工やコーナーの円弧加工も可能）

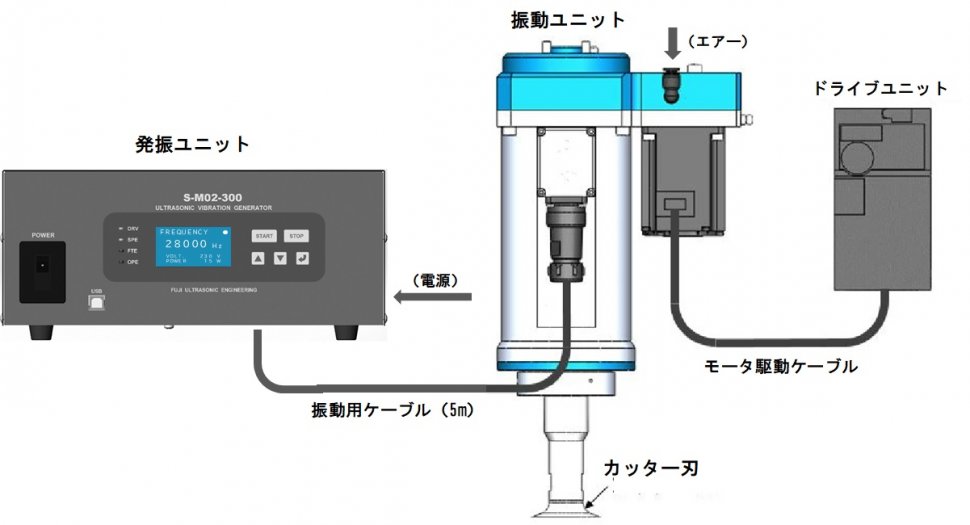

構成図
円盤型超音波カッターの標準的な仕様の構成となります。
仕様
発振ユニット |
型式 | S-M02-300 |
最大出力 | 300W |
周波數追尾方式 | ADPLL方式 |
保護 | 待機電力異常検出?追尾異常検出?過負荷停止 |
動作設定 | 発振停止制御?外部制御電圧切替?オートチューニング |
| マニュアルチューニング?通信（USB/RS-485）?他各種設定機能 |
外部情報入力 | 発振/停止?出力電圧切替?制御設定編集（外部セッティングモード） |
外部情報出力 | 待機電力異常警告?追尾異常警告?過負荷異常警告?モニタ出力 |
表示 | LCD（各種情報表示）?発振ランプ?各種警告ランプ |
操作 | 電源ON/OFF?発振/停止?出力調整?オートチューニング |
使用電源 | AC200V±10V（単相）3A 50/60Hz共用 |
使用溫濕度範囲 | 10~40℃ 35~80% |
重量 | 6.8kg（ケーブル含まず） |
| 振動ユニット |
| 製品タイプ | 2インチ円盤型超音波カッター | Φ70円盤型超音波カッター |
| 型式 | S-S3011CR-28M00 | S-S3011CR-28MD0 |
| 振動モード | 縦振動 | 縦振動 |
| 使用周波數 | 28kHz | 28kHz |
| 最大許容電力 | 300W | 300W |
| 適応刃具 | 2インチ円盤型（ハイス） | Φ70mm円盤型（ハイス） |
| 振幅出力 | 約40μmp-p | 約40μmp-p |
| 防水機能 | なし | なし |
| スピンドル動力 | サーボモーター 400W | サーボモーター 750W |
| モータ電源 | 三相200W 50/60Hz | 三相200W 50/60Hz |
| 重量 | 約7.2kg（ケーブル等含まず） | 約8.9kg（ケーブル等含まず） |
參考図

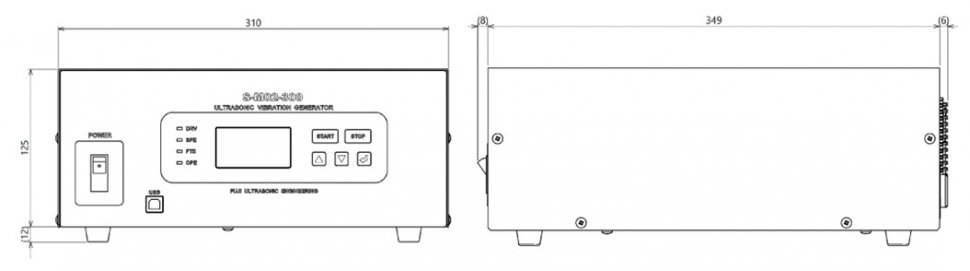

発振ユニット

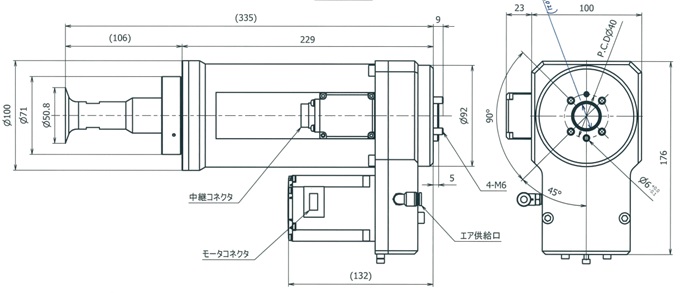

振動ユニット 円盤型超音波カッター
